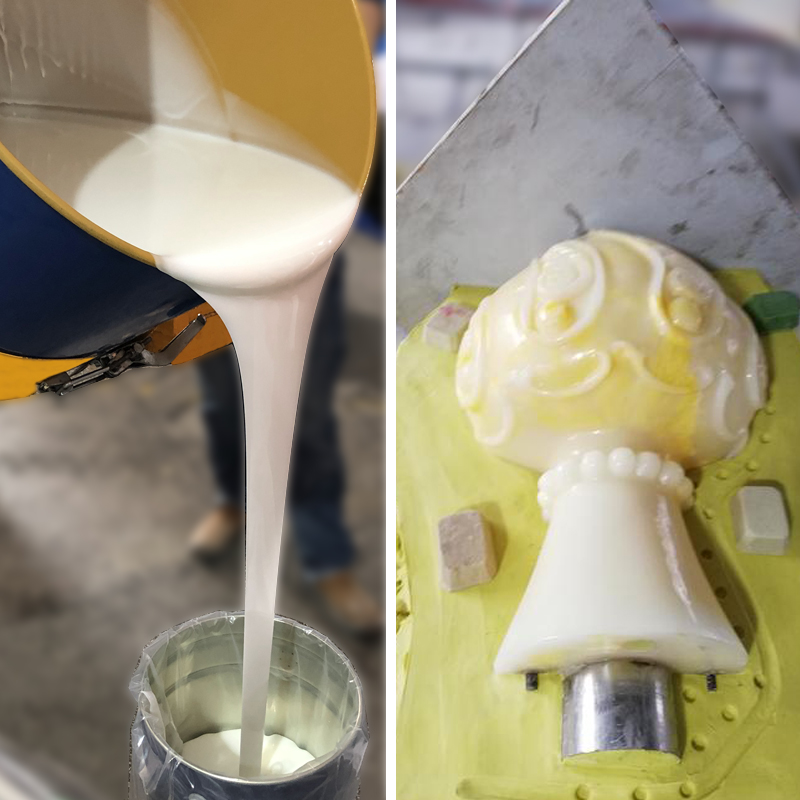

常用的模具硅膠有工業(yè)級(jí)硅膠（100:2）、食品級(jí)硅膠（1:1或10：1）?？捎糜诮ㄖ牧闲袠I(yè)、裝飾裝潢行業(yè)、玩具禮品行業(yè)、樹(shù)脂工藝品行業(yè)、汽車(chē)輪胎行業(yè)、不飽和樹(shù)脂產(chǎn)品行業(yè)、蠟燭、手工皂行業(yè)等等，也用于食品行業(yè)的翻模使用。模具硅膠多長(zhǎng)時(shí)間能干呢 ?宏圖硅膠小編在這給大家分享一下。
硅膠的固化時(shí)間要看操作時(shí)間、固化劑添加比例、環(huán)境溫度等。操作時(shí)間指硅膠在加入固化劑的這一刻開(kāi)始，直到硅膠和固化劑混合后進(jìn)入凝結(jié)狀態(tài)，也就是停止流動(dòng)。（注：配比重量需要精準(zhǔn)哦，然后要攪拌均勻再操作）。

工業(yè)級(jí)模具硅膠通常添加2%的固化劑，最高添加至3%。比如室溫25°C情況下，固化時(shí)間在5-8小時(shí)，建議放置24小時(shí)后，使用效果更佳。（操作時(shí)間、固化時(shí)間可按需調(diào)整）

食品級(jí)模具硅膠有1:1和10:1的，按照配比攪拌使用，正常室溫25°C條件下，室溫固化3-4小時(shí)左右，需要快干也可調(diào)整。食品級(jí)模具硅膠也可通過(guò)加溫固化，比如120°C條件下，固化只需15分鐘左右完全固化（需看產(chǎn)品的規(guī)格大小，詳情可咨詢(xún)宏圖硅膠專(zhuān)員）。

很多人在購(gòu)買(mǎi)硅膠產(chǎn)品之后不知道如何分辨其真假，真的和假的到底有什么區(qū)別也完全不知曉，那如何辨別硅膠產(chǎn)品的真假呢 ？下面宏圖硅膠給你說(shuō)一下：

從手感方面來(lái)說(shuō)，硅膠產(chǎn)品的韌性、彈性都是很好的，不容易因外力而永久變形，而且手感會(huì)感到比較光滑，而假冒的硅膠產(chǎn)品容易變形，而且摸起來(lái)也比較的粗糙，因?yàn)榧倜暗墓枘z表面沒(méi)有一層油脂狀物質(zhì)。

從特性方面來(lái)說(shuō)，硅膠產(chǎn)品是無(wú)毒無(wú)味無(wú)色的產(chǎn)品，質(zhì)地好，對(duì)人體沒(méi)有危害，而一般假冒的硅膠產(chǎn)品很難達(dá)到這些效果，假冒偽劣的硅膠產(chǎn)品一般都是有毒有刺鼻氣味的，而且也比較粗糙了！同時(shí)我們也可以把真假硅膠通過(guò)火焰燃燒也是很有作用的，假冒的硅膠產(chǎn)品在燃燒時(shí)出黑色煙霧、剩余物為黑色粉狀，真的硅膠產(chǎn)品無(wú)論是什么顏色燃燒時(shí)都出白色煙霧、燃燒剩余物即為白色粉狀。

以上就是硅膠產(chǎn)品辨別真假的兩個(gè)方面，當(dāng)然除了以上兩個(gè)方面還有更多方法可以判別，想要知道更多硅膠真假的辨別方式的話請(qǐng)咨詢(xún)我們宏圖硅膠，我們將第一時(shí)間給你滿(mǎn)意的回答，歡迎你的關(guān)注與了解咨詢(xún)。

硅膠是一種由填料加強(qiáng)交聯(lián)硅基聚合物制成的合成彈性體，它實(shí)現(xiàn)了有機(jī)彈性體無(wú)法比擬的化學(xué)和機(jī)械性質(zhì)的組合。硅膠材料到底有些什么優(yōu)勢(shì)呢？下面讓宏圖硅膠給你分析一下：

一：在惡劣環(huán)境中有著更長(zhǎng)的使用壽命，在很長(zhǎng)時(shí)間里不受天氣的影響——雨、雪、潮濕、臭氧、太陽(yáng)紫外線（UV）；有機(jī)彈性體長(zhǎng)時(shí)間暴露于環(huán)境中之后可能會(huì)變脆。
  二：暴露在惡劣的環(huán)境應(yīng)力時(shí)（熱、冷、潮濕、油、臭氧、紫外線），其固有的良好電氣絕緣質(zhì)量不會(huì)發(fā)生顯著變化。
  三：在較寬的溫度范圍內(nèi)能夠保持其自然的柔韌性好和彈性（抗壓縮形變），提高消費(fèi)用品的舒適度和感覺(jué)。
  四：良好的密封性能。
  五：安全環(huán)保，在食品加工工具、嬰兒用品等方面得到廣泛應(yīng)用。
  六：更多選擇——較寬的硬度范圍（從邵氏A10到80），較寬的顏色選擇范圍（從透明到亮麗色彩）。
  七：更寬的使用溫度范圍—從-100oC至316oC(-148至600oF)；有機(jī)彈性體在溫度超過(guò)100oC（212oF）時(shí)會(huì)發(fā)生軟化和不可逆轉(zhuǎn)的變形，在溫度低于25oC（-13oF）時(shí)會(huì)變脆。
  八：更好的流動(dòng)性——易于制造，提高生產(chǎn)率。硅膠制品現(xiàn)在廣泛應(yīng)用到了人們的生活當(dāng)中。
  硅膠材料具有那么多的優(yōu)勢(shì)，其發(fā)展?jié)摿上攵F(xiàn)在市場(chǎng)上的硅膠產(chǎn)品已經(jīng)越來(lái)越多，慢慢的走進(jìn)千家萬(wàn)戶(hù)了，相信不久的將來(lái)人們將更不不開(kāi)它的存在，硅膠產(chǎn)品占據(jù)市場(chǎng)的半壁江山是遲早的事。

硅膠廠家提供的模具硅膠的硬度一般是根據(jù)客戶(hù)用途需求來(lái)調(diào)節(jié)的，但有些用戶(hù)發(fā)現(xiàn)做出來(lái)的硅膠模具硬度偏高，這種情況多發(fā)生在新用戶(hù)身上，一般有經(jīng)驗(yàn)的用戶(hù)都會(huì)知道買(mǎi)來(lái)的硅膠實(shí)際硅膠硬度和你給廠家提供的數(shù)據(jù)是有一定的誤差范圍的，這種誤差一般在±2邵氏A左右。特別是對(duì)于新手對(duì)自己需要的硬度不確定，這樣會(huì)造成更大的硬度誤差。那么如果遇到了這種問(wèn)題，該如何降低模具硅膠的硬度呢，下面宏圖硅膠教大家兩個(gè)降低硅膠硬度的方法。

方法一：采用高硬度硅膠和低硬度硅膠混合，比如20硬度的硅膠和10硬度的硅膠混合后硅膠的硬度會(huì)綜合在15邵氏A左右；使用這種混合的方法應(yīng)注意，縮合型硅膠不能和加成型硅膠混合使用，否則會(huì)造成不固化的現(xiàn)象。

方法二：我們可以硅油來(lái)降低硅膠硬度，一般加入1%的硅油，硅膠硬度會(huì)降低0.9～1.1度左右；加入10%的硅油，硅膠硬度會(huì)降低5度左右。但在實(shí)際操作中如果添加的硅油比列過(guò)大會(huì)破壞硅膠的分子量，抗撕、抗拉強(qiáng)度都會(huì)相應(yīng)的變差，從而影響硅膠模具的使用壽命，另外硅油添加比例太大也會(huì)導(dǎo)致硅橡膠模具容易變形。所以，我們建議：一般硅膠與硅油的比例不超過(guò)5%，并且盡量加粘度較大些的硅油，如果加入超過(guò)5%的硅油，請(qǐng)先小量試用確定做出來(lái)的模具能否使用。

以上就是降低模具硅膠硬度的方法，希望對(duì)你有所幫助。如果這兩個(gè)方法對(duì)你不管用的話，歡迎關(guān)注我們宏圖硅膠，可在線咨詢(xún)我們客服，我們將很高興為你服務(wù)，給你提供模具硅膠相關(guān)問(wèn)題解決方案。

說(shuō)到硅膠很多人都知道，但是說(shuō)起pvc軟膠的話，相信很多人對(duì)其都是一知半解的，不明白這個(gè)材料有什么用，和硅膠相比到底該如何選擇才好。今天宏圖就給大家講一下什么是PVC軟膠，硅膠和PVC軟膠哪個(gè)好 ？

  PVC軟膠是一種用塑料注塑而成的一種材料，無(wú)需通過(guò)硫化處理，在正常溫度下手感柔軟，因此被稱(chēng)為軟膠。

硅膠和PVC軟膠的產(chǎn)品是數(shù)不勝數(shù)，因?yàn)楫a(chǎn)品類(lèi)似，所以可謂濫竽充數(shù)者眾多.其實(shí)兩者之間有著很大區(qū)別，硅膠與PVC主要有以下區(qū)別：

1.硅膠可以通過(guò)ROHS認(rèn)證,是環(huán)保的。

2.硅膠質(zhì)地柔軟,手感好,而PVC產(chǎn)品比較粗糙.。

3.硅膠產(chǎn)品比較軟,PVC產(chǎn)品比較硬。

4.硅膠產(chǎn)品柔韌性比較大,PVC無(wú)韌性。

5.硅膠產(chǎn)品一般做出來(lái)比較透明,PVC產(chǎn)品做出來(lái)會(huì)是實(shí)色。

6.硅膠產(chǎn)品,用火燒后會(huì)發(fā)白,燃燒氣味比較小,產(chǎn)品成粉末狀, 而PVC產(chǎn)品用火燒過(guò)后產(chǎn)品會(huì)發(fā)黑,烯燒時(shí)氣味很難聞。

 硅膠產(chǎn)品，代表性的就是嬰兒奶嘴，那個(gè)是直接可以入嘴里的產(chǎn)品，而PVC產(chǎn)品。就是馬路或者小區(qū)里的塑膠柵欄。

硅膠的化學(xué)組份和物理結(jié)構(gòu)，決定了它具有許多其他同類(lèi)材料難以取代得特點(diǎn)：吸附性能高、熱穩(wěn)定性好、化學(xué)性質(zhì)穩(wěn)定、有較高的機(jī)械強(qiáng)度等。

硅膠產(chǎn)品，經(jīng)過(guò)測(cè)試，如果深埋土里幾個(gè)月時(shí)間就能全部分解，無(wú)毒。而pvc產(chǎn)品，深埋土里，不管過(guò)多久，哪怕是一百年，也無(wú)法分解。

PVC軟膠的產(chǎn)品是由聚氯乙烯和油，加上色膏一起調(diào)配而成，其原材料在用微量射出滴膠工藝加溫冷卻制成。而硅膠，只需用硅膠加色母膏等進(jìn)行化學(xué)元素經(jīng)煉膠機(jī)壓制調(diào)配，在放到模具中經(jīng)油壓機(jī)加溫冷卻成型。

硅膠產(chǎn)品質(zhì)柔軟，韌性及彈性較好，pvc軟膠相對(duì)少硬，兩者軟硬度均可調(diào)節(jié)，但PVC無(wú)韌性。

通過(guò)以上的對(duì)比分析，硅膠和pvc軟膠哪個(gè)好已經(jīng)不言而喻了，相信大家都已經(jīng)有了自己的判別。如果你還有更多關(guān)于硅膠的問(wèn)題想要了解，可以關(guān)注一下我們宏圖硅膠，我們很高興為你答疑解惑。
